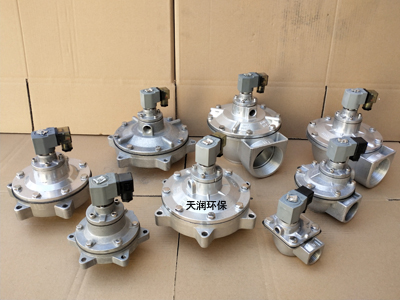

脈沖電磁閥根據結構的不同可分為直角式、直通式和淹沒式三種,每一種結構都有著各自脈沖電磁閥根據結構的不同可分為3種:
1、直角式電磁脈沖閥:閥體進出口成直角,直接受電信號控制的脈沖閥;
2、直通式脈沖電磁閥:閥體進出口成180度,直接受電信號控制的脈沖閥;
3、淹沒式電磁脈沖閥:閥體進氣口淹沒在氣包內,直接受電信號控制的脈沖電磁閥。
下面將詳細介紹三種結構的脈沖電磁閥的7個特點:
1、在正常使用條件下,電磁脈沖閥膜片累計使用壽命應大于80萬次。
2、產品的工作壓力為0.1MPa~0.7MPa,介質為經過除油、除水處理的空氣。
3、在室溫為 5度~35度,相對濕度不超85%的條件下,電磁線圈對外殼能承受50Hz、250V的電壓,歷時1min無擊穿現象。
4、在產品標稱氣源壓力狀態下,電磁閥的工作電壓為額定電壓的85%時,脈沖閥的開啟響應時間應小于0.03s。
5、工作氣源壓力為0.1MPa時,即可使脈沖閥關閉。
6、在規定的環境條件下,電磁線圈對外殼的絕緣電阻應大于1MΩ。
7、脈沖電磁閥在承受頻率為20Hz、全幅值為2mm、歷時30min的振動后應能正常工作。
