脈沖控制儀的工作原理:
在線脈沖控制儀是袋式除塵器配件的重要產品之一,它主要起對袋式除塵器的噴吹清灰系統控制的作用。在線脈沖控制儀通過釋放信號來控制電磁脈沖閥對除塵濾袋進行清灰控制,從而袋式除塵器的清灰能力和除塵效果,在線脈沖控制儀使用工業級的電磁芯片作為控制系統的中心,這樣可以方便的對脈沖控制儀進行配置,同時,在脈沖控制儀的輸出側上每個工作輸出點上有工作指示,這樣可以迅速的看出每個輸出點的工作情況,每臺在線脈沖控制儀都設有手動操作的按鈕,這樣方便手動對設備進行手動調試。這種在線脈沖控制儀使用的是防水外殼結構,可以在室外及粉塵環境中使用,并且在線脈沖控制儀還配有可以插拔的線路板,更加方便接線,在線脈沖控制儀各輸出端控制電磁脈沖閥的開啟與關閉,噴吹空氣進行清灰,在此同時發光二極管會顯示每個脈沖閥的噴吹順序。袋式除塵器在清灰時,一邊過濾一邊進行清灰。

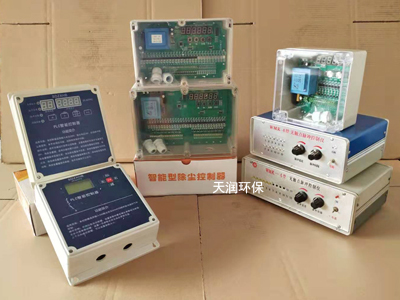

我公司自主研發的脈沖控制儀主要應用于袋式除塵器的自動控制,外觀設計美觀大方,采用數碼管和文本屏顯示,直觀大方,方便調節。硬件采用飛思卡爾工業級處理器,性能穩定可靠。
1、MT型脈沖控制儀(不分室MT型號)說明:
首位字母:M脈沖閥工作方式 ,二位字母:T輸出器件是無觸點型晶體管輸出,中間數字是輸出路數,后面一個字母是D是DC24伏輸出,是A是AC220伏輸出。
2、分室QMT和QMR型號說明 :
前兩個字母:QM表示氣缸和脈沖閥組合工作方式,第三個字母T表示輸出器件是無觸點型晶體管輸出,R表示輸出器件是繼電器,中間數字表示輸出路數,第三個字母和第四個字母: D表示是DC24伏輸出,AD表示AC和DC雙輸出。如AC220伏,110伏,和DC24伏,后面有數字表示設計序號。
