除塵器花板具有均勻布置這個占行業優勢的特點,它主要適用于中小型脈沖除塵器。而疏密布置這個優點則會適用于大中型脈沖除塵器。

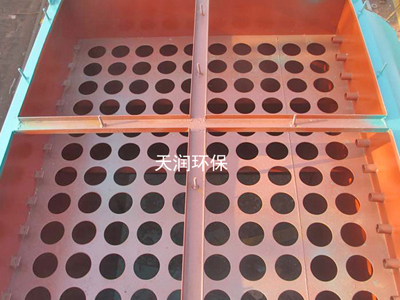

除塵器花板,又叫除塵器多孔板,是除塵器上箱體部分開有大小相同安裝濾袋孔的鋼隔板。
在除塵器花板所設置的濾袋孔的距離與袋徑、袋長、粉塵性質、過濾速度等因素有關。
除塵花板孔上面孔與孔的距離不宜過密,如果過密會使濾袋底部相互碰撞磨損,在運行數個月內部分濾袋底部破裂,還會令箱體內氣流上升速度太快,導致煙塵排放量增加,濾料的局部過濾負荷太高和清灰力度不足。
除塵花板設計注意事項:
(1)花板既要承受系統負壓,又要承受濾袋、粉塵層及袋籠的重量,花板如有變形可能影bilo響濾袋的重直度及袋口處的密封效果,設計時在花板下部應做加強處理。
(2)
除塵花板應光潔平整,不應有撓曲、凹凸不平等缺陷,其平面度偏差不大于花板長度的2/1000?;ò蹇讖街苓呉蠊饣瑹o(wú)毛刺,用彈性脹圈固定濾袋的花板孔徑公差為正負0.3mm。花板孔徑加工后安裝位置與理論位置偏差應小于1.5mm。平面度偏差不大于花板長度的2/1000。
根據公司工程師長期的計算與驗證,
除塵器花板孔的孔與孔之間的距離應該根據濾袋長度、氣流上升速度綜合考慮后設計,至少大于濾袋直徑的2/5(不小于40mm)才合理可靠。
