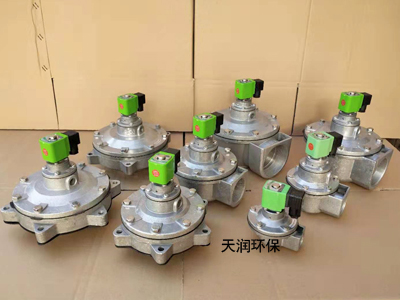

袋配型電磁脈沖閥【用途】:
袋配型電磁脈沖閥(亦稱隔膜閥)是脈沖袋式除塵器清灰噴吹系統的壓縮空氣“開關”。受脈沖控制儀輸出信號的控制,對濾袋逐排(室)噴吹清灰,使除塵器的阻力保持在設定的范圍之內,以_除塵器的處理能力和收塵效率。
Z型袋配型電磁脈沖閥為直角式閥,其進出口之間夾角為90°,適用于氣包與噴吹管之間的安裝鏈接,氣流暢通,能提供符合要求的清灰氣脈沖。
Y型袋配型電磁脈沖閥為淹沒式閥(亦稱嵌入式閥),它直接安裝在氣包上,具有較好的流通特性。壓力損失有所下降,適合于氣源壓力較低的工作場合。
袋配型電磁脈沖閥【工作原理】:
膜片把電磁脈沖閥分成前、后二個氣室,當接通壓縮空氣后,壓縮空氣通過節流孔進入后氣室,此時后氣室壓力將膜片緊貼閥的輸出口,電磁脈沖閥處于“關閉”狀態。
脈沖控制儀的電信號使脈沖閥銜鐵移動,閥后氣室放氣孔打開,后氣室迅速失壓。膜片后移,壓縮空氣通過閥輸出口噴吹。脈沖處于“開啟”狀態。
脈沖噴吹控制儀電信號消失,電磁脈沖閥銜鐵復位,后氣室放氣孔關閉,后氣室壓力升高使膜片緊貼閥出口,
電磁脈沖閥又處于“關閉”狀態。
