斗式提升機主要結構:
1)斗式提升機由運行部件、驅動裝置、上部裝置、中部機殼、下部裝置組成。
2)運行部件---由料斗和_板式鏈條組成,NE30以及下采用單排鏈,NE50--NE800采用雙排鏈。
3)驅動裝置---采用多種驅動組合驅動,(依用戶實際需要而定)。驅動平臺上裝有檢修架和欄桿。分左裝和右裝兩種。上部裝置---安裝有軌道(雙排鏈)、逆止器、卸料口裝有防回料橡膠板。中間節---部分中間節裝有軌道(雙鏈),以防止鏈條工作中擺動。下部裝置---安裝有自動張緊裝置。
三、斗式提升機主要工作部件特點:

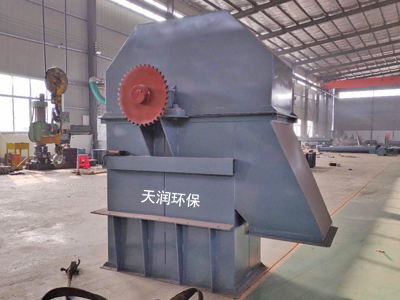

1、上部裝置:安裝有軌道(雙排道),防止鏈條擺動,逆止器,防止料斗回轉,物料阻滿下部機殼,卸料口裝有橡膠板防止回料。
2、中間節:部分中間節裝有軌道(雙排節)以防止鏈條工作中擺動,部分中間節裝有檢修門以便維修。
3、下部裝置:安裝有張緊裝置,NE15~NE50采用彈簧張緊,NE100~NE800采用重錘箱張緊。
4、上下鏈輪采用 ZG310-570.整體調質,HB229-269齒面淬火HRC40~48.
5、板鏈:鏈板采用 45#HRC36~42.
a、采用的板鏈有較高的剪切強度、疲勞強度及耐磨性能,運轉故障率低,使用壽命長;
b、采用較低的鏈速度(o.5米/秒);
c、采用大容量的料斗和較小的斗距,驅動功率低且輸送量大。尤為適應提升破碎后的石灰石和水泥熟料(≥NE50)。
