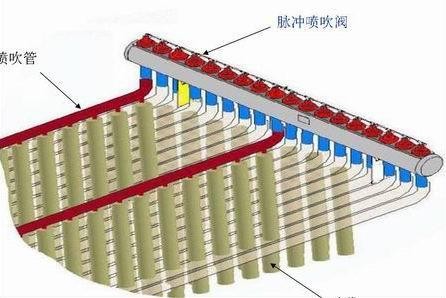

脈沖袋式除塵器在濾袋上方設有除塵器噴吹管,每個除塵器噴吹管上有若干個噴吹孔,每個噴吹孔對準一個濾袋。清灰時從脈沖閥噴出的脈沖氣流通過噴吹孔的噴射作用射入濾袋,并誘導周圍的氣體,使濾袋產生振動,加上逆氣流的作用使濾袋上的粉塵脫落下來,從而完成清灰過程。除塵器噴吹管結構設計的合理性直接影響到除塵器的使用效果和濾袋的使用壽命。
布袋除塵器的除塵器噴吹管安裝結構包括空氣罐、吹管、噴嘴、花板和布袋,首先在空氣罐上連接吹管,在吹管上設置多個噴嘴,在單一噴嘴下對齊布袋,將布袋安裝在花板上,在空氣罐和吹管之間設置吹閥,吹閥的兩端分別聯接有短管;右側的短管與噴鍋爐吹管中間設定有軟性的硫化橡膠聯接管。
脈沖布袋吸塵器在用柔性橡膠連接管連接吹氣閥和吹氣管的同時,還追加了嵌入柔性海綿橡膠的剛性吹氣管筋,可以有效地減輕吹氣過程中強烈的吹氣反作用力給吹氣管和吹氣閥帶來的沖擊。 另外,還采用了除塵器噴吹管的托架對噴涂對除塵器噴吹管開展支撐板,巨大便捷地使噴吹孔對正布袋子管理中心,提高煤氣發生爐效率。

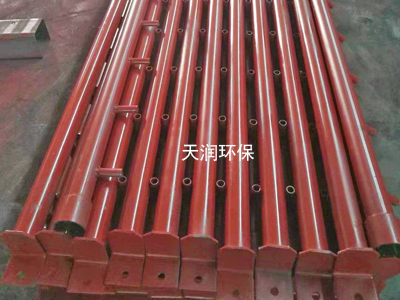

除塵器噴吹管應安裝在布袋的每一行的頂部。除塵器噴吹管須設置在該袋底部的隨機連接的噴嘴取向模塊。每個除塵器噴吹管須通過與除塵器柜相鄰的鋼接頭與氣囊外部連接,除塵器噴吹管的另一端固定不動在夾持支撐架上,
除塵器噴吹管臉朝下的煤氣發生爐孔應當在噴鍋爐吹管固定不動后和布袋子、文丘里管同軸輸出。
