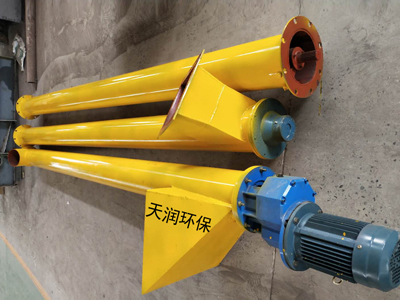

傾斜螺旋輸送機,又稱移動式螺旋輸送機或絞龍輸送機,適用于化工、冶金工業企業和造紙、建筑工程等行業的散裝物料的輸送,例如:水泥、煤粉、炭黑、純堿面粉及糧食谷物和紙漿等。
傾斜角度螺旋輸送機【結構特點】
1 、螺旋軸與吊軸承、頭、尾軸聯接均采用嵌入舌式,安裝、拆卸不需軸向移動,維修方便。芯軸長、吊掛少、故障點少。
2 、采用變徑結構,增大吊軸承處容積,避免吊軸承與物料接觸,吊軸承壽命可達兩年以上。
3 、各傳動部位均采用浮動連接方式,吊軸承為萬向節結構,使螺旋體,吊軸承和尾部總成形成一個整體旋浮體,在_范圍內可隨輸送阻力自由旋轉避讓,不卡料,不堵料。
4 、頭尾軸承座均在殼體外,所有軸承采用多層密封和配合密封技術,軸承使用壽命長。
傾斜角度螺旋輸送機【工作原理】
旋轉的螺旋葉片將物料推移而進行螺旋輸送機輸送,使物料不與螺旋輸送機葉片一起旋的國是物料自身重量和螺旋輸送機機殼對物料的摩擦阻力。螺旋輸送機旋轉軸上焊的螺旋葉片,葉片的面型根據輸送物料的不同有實體面型、帶式面型、葉片面型等型式。
傾斜角度螺旋輸送機的螺旋軸在物料運動方向的終端有止推軸承以隨物料給螺旋的軸向反力,在機身較長時,應加中間吊掛軸承。
