一、概述
TH、HL型環鏈斗式提升機適用于垂直輸送磨琢性較大的粉狀、粒狀及小塊狀的物料,如糧食、煤、水泥、碎礦石等,輸送高度小于40m, 其特點為:結構簡單,運行平穩,掏取式裝料,混合式或重力卸料,輪緣采用組合鏈輪,_換方便,鏈條經特殊處理壽命長,下部采用重力自動張緊裝置,能保持恒定的張力,避免打滑或脫鏈,同時在料斗遇阻時,有容讓性能夠有效地保護運動部件,物料溫度不大于250℃. TH 型按JB3926-85《垂直斗提升機》標準設計制造,應優先選用。HL型斗提機連接尺寸同原HL型,鏈條、鏈輪、張緊裝置等同TH型,即可靠性同TH型。

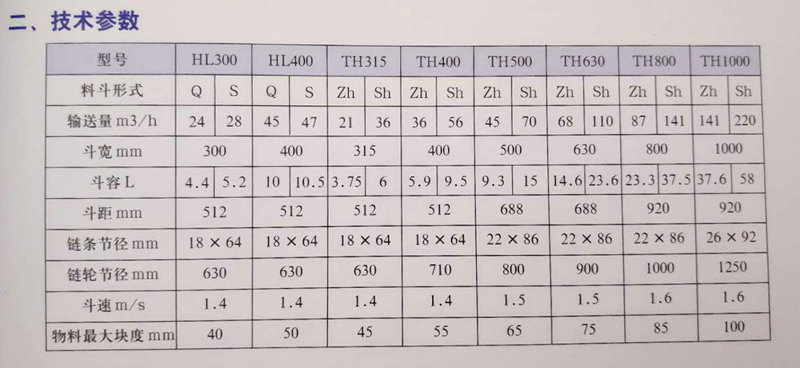

注:1. 表中斗容為計算斗容,輸送量按填充系數0.6計算得出。
2. TH型斗提機料斗用途:
Zh-中深斗:輸送濕粘性物料,如糖、濕細沙等。
Sh-深斗:輸送重的粉狀至小塊狀物料,如水泥、砂、煤等。
3. HL 型斗提機料斗用途:
Q-淺園底料斗:輸送潮濕、易結塊、難拋出的物料,如濕沙、濕煤等。
S-深園底料斗:輸送干燥的、松散的、易拋出的物料,如水泥、煤塊、碎石等。
4. 張緊力計算:G=40+0. 232Q. H
式中:Q-輸送量t/h H一提升高度m G-張緊力kg
