斗式提升機的結構通常有五部分分別為:

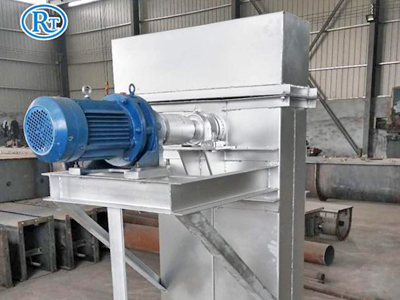

機首部件、中部部件、下部部件、鏈條以及料斗部件。機首部件是由由上部機殼,主動軸部件,減速機、連軸器、電機等組裝成一體,中部機殼是根據需要提升的高度、配置不同數量的中部機殼迭加起來既能滿足需要。下部部件是由底部機殼,從動軸部件及張緊裝置結成一體。而下部部件的機殼側面有門可以打開,可以對其內部進行檢查如清掃。鏈條一般為
圓鋼焊接環鏈。料斗用螺母定在鏈條的接頭上。不同高度的斗提機現套相應數量的鏈條、接頭、及料斗。
斗式提升機常見故障:
提升機回料是指物料在卸料位置沒有卸出機外,而有部分物料回到提升機機座內的現象。
在提升作業中,若提升機回料太多,勢必降低生產效率,加大動力消耗和物料的破碎率。造成回料多的原因有以下幾點:
(1)料斗運行速度過快提升機提升不同的物料,料斗運行的速度有別:一般提升干燥的粉料和粒料時,速度約為1~2m/s;提升塊狀物料時,速度為0.4~0.6m/s;提升潮濕的粉料和粒料時,速度為0.6~0.8m/s。速度過大,卸料提前,造成回料。這時應根據提升的物料,適當降低料斗的速度,避免回料。
(2)機頭出口的卸料舌板安裝不合適,舌板距料斗卸料位置太遠,會造成回料。應及時的調整舌板位置,避免回料。
